Porovnání CNC mechaboxů

Worldwide shipping Váš košík je prázdný Menu

Aktuality

Porovnání CNC mechaboxů

15. 09. 2018

Na základě velmi častých dotazů ohledně "vysoké" ceny našeho CNC mechaboxu V2, jsme se rozhodli, že tímto článkem odpovíme na Vaše dotazy a porovnáme dva stejné výrobky. V tomto případě "CNC" mechabox "7075" od čínského výrobce versus CNC frézovaný mechabox z leteckého duralu EN AW 7075,  oba mechaboxy jsou V2.

Začneme čínským mechaboxem. Mechabox má z výroby nalisované kuličkové ložiska, což už po zakoupení představuji vážný funkční prolbém s kulisou a přepínečem střelby, na což upozorňujeme v tomto článku a způsobuje to trhání kulisy přepínače.

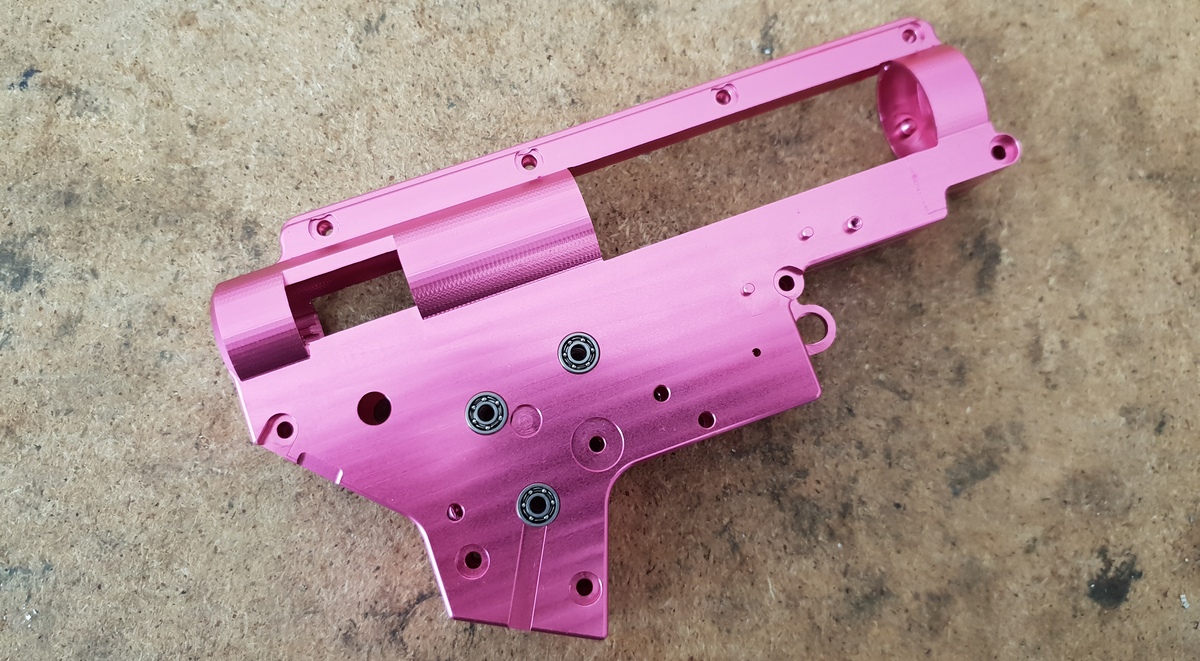

Foto č.1 - První podezřelá věc je až příliš stejný odstín eloxu, jak již našich článků víte, eloxovat letecký dural EN AW 7075 je velmi obtížné a na povrch vylézají vady povrchové úpravy, když reaguje zejména měd v eloxovací lázni. U čínského mechaboxu se povrch zdá být jednolitý a bez vad. Dále chybí vnitřní rádiusy v prostoru válce, takže je to další věc, která je nutná opravit.

shs-gearbox-vs-retroarms-1

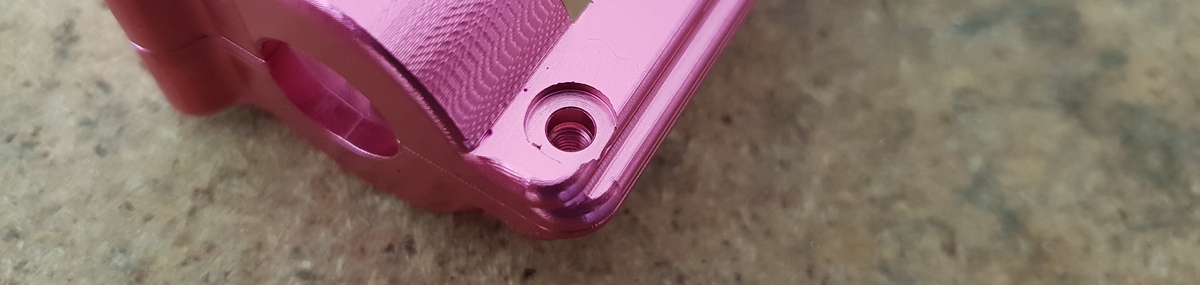

Foto č.2 - Všudy přítomné otřepy.

shs-gearbox-vs-retroarms-2

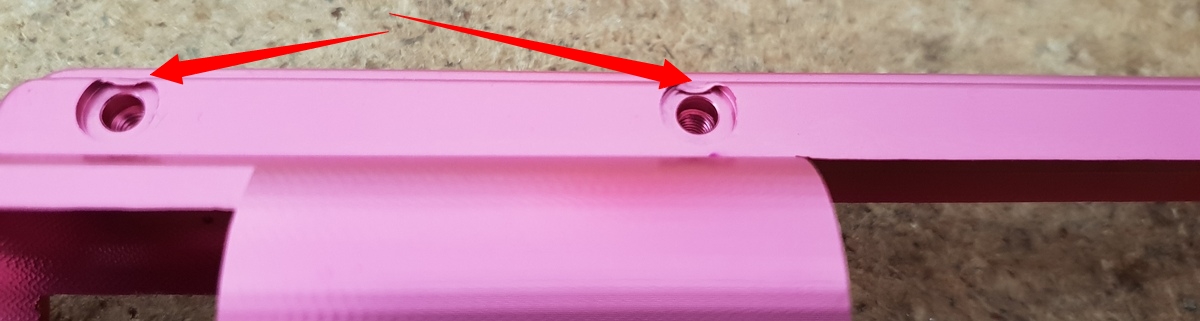

Foto č.3 - Otvory pro šrouby mají opravdu obrovské otřepy a bude potřeba je odstranit.

shs-gearbox-vs-retroarms-3

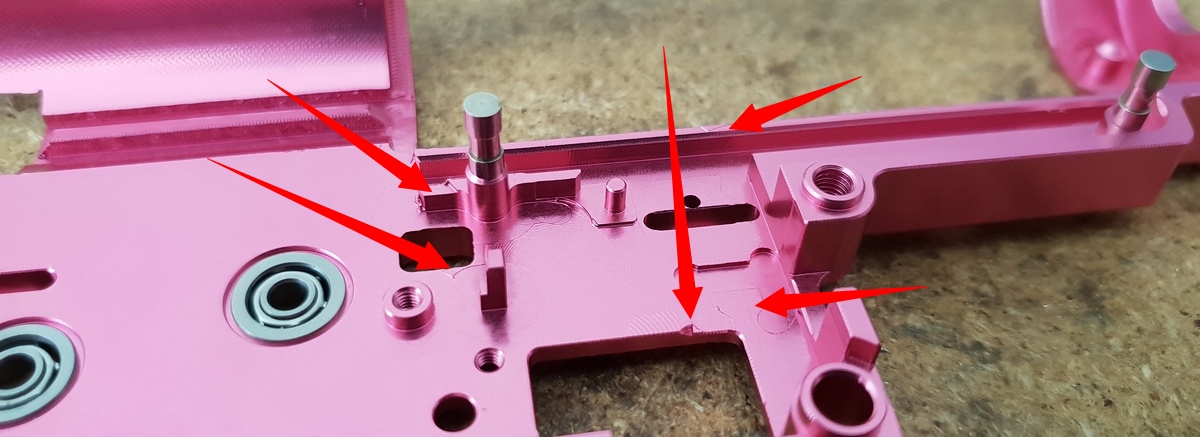

Foto č.4 - V mechaboxu je spousta nepřesností, různých rovin od frézy, plochy na sobě nesedí.

shs-gearbox-vs-retroarms-4

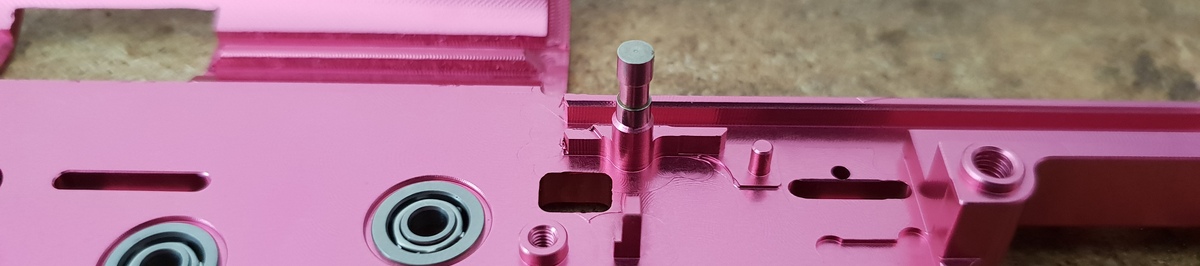

Foto č.5 - Kolík pružiny člunku spouště je nalisovaný a je otázka času, kdy se kolík vyklepe vlivem střelby. Dřív jsme to tak taky měly, ale tohle řešení kromě úspory materiálu přináší akorát problémy a snahu o ce největší šetření při výrobě.

shs-gearbox-vs-retroarms-5

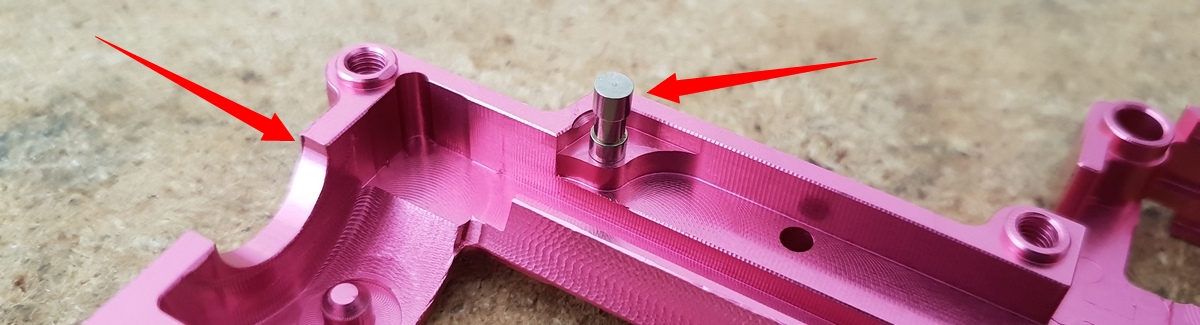

Foto č.6 - Kolík pružinky ramínka podavače je taky nalisovaný. Otvor pro ústí Hop Up komory není válcový, ale má ostrou plochu. Váleček do čtverečku asi nepůjde.

shs-gearbox-vs-retroarms-6

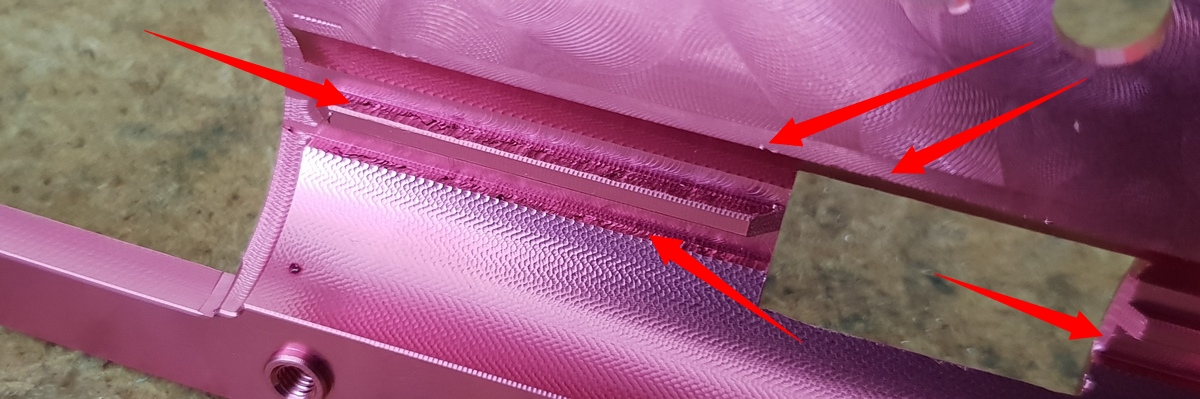

Foto č.7 - Všudy přítomné otřepy. Co je nejhorší je doslova hrbolatá dráha po nástroji, což nám napovídá, že se rozhodně nejedná o letecký dural, protože ten je bezvadně řezný a povrch by měl být hladký. Tohle vypadá na slévárenský hliník. Co je o to horší, že se po této zdrancované ostré ploše pohybuje píst. Co tyto ostřiny udělají s plastovým pístem si může domyslet každý sám.

shs-gearbox-vs-retroarms-7

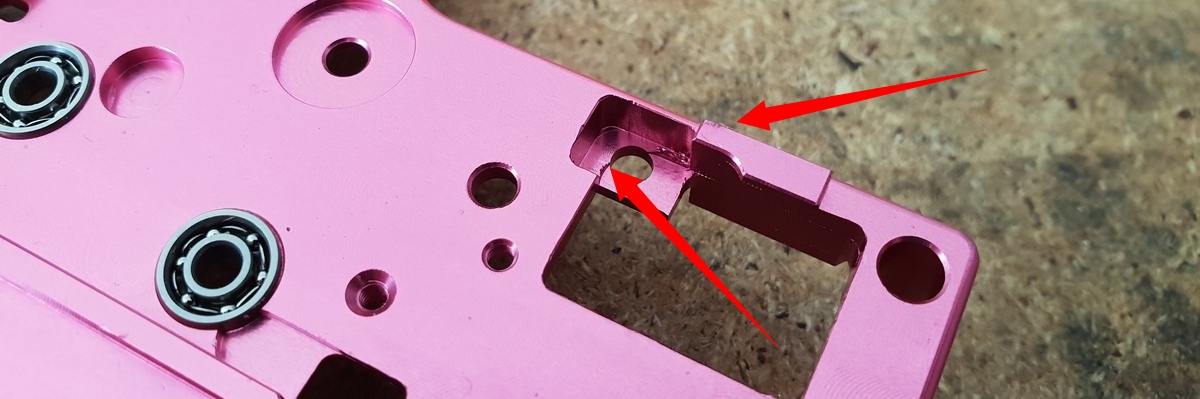

Foto č.8 - Další a další otřepy a nepřesnosti.

shs-gearbox-vs-retroarms-8

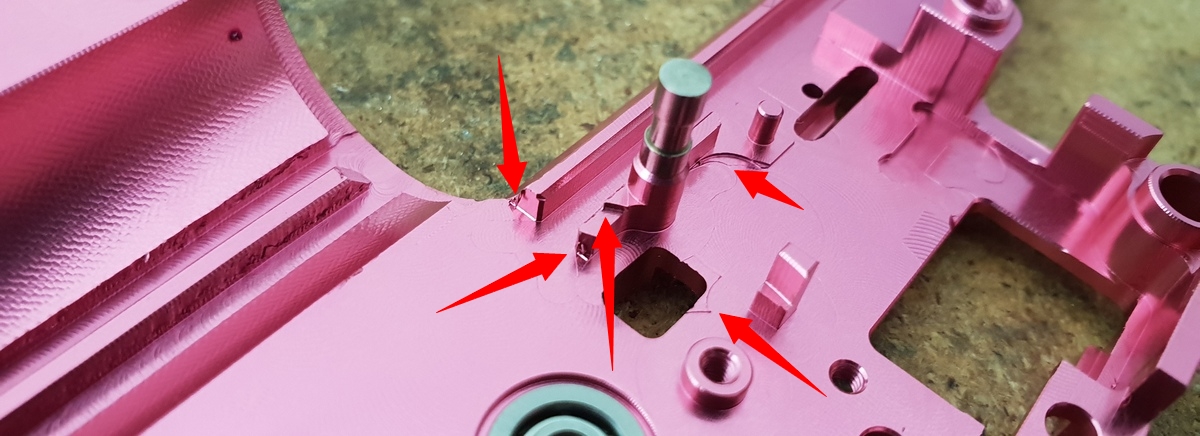

Foto č.9 - Všude obrovské otřepy, zejetí frézovacího nástroje do materiálu. Různé plošky, výstupky od nepřesného obrábění.

shs-gearbox-vs-retroarms-9

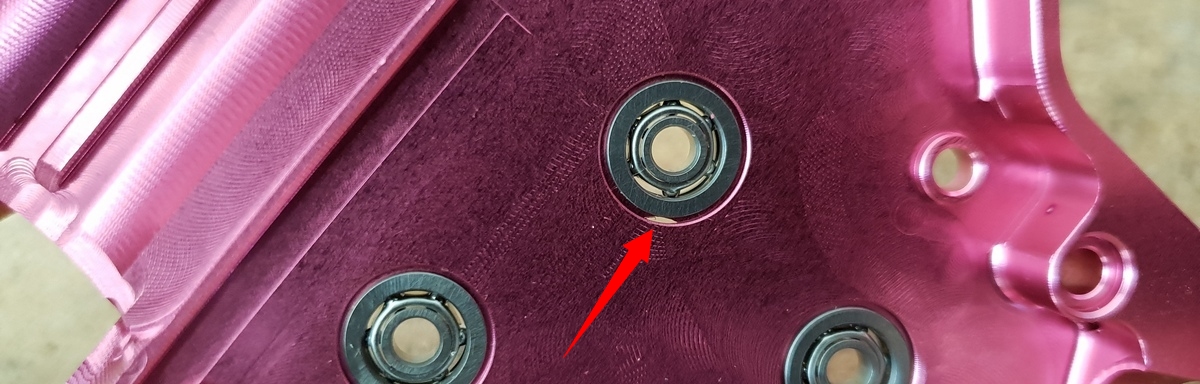

Foto č.10 - Nepřesná výroba = na jedné straně průchozí otvor = snížená pevnost u ložiska.

shs-gearbox-vs-retroarms-10

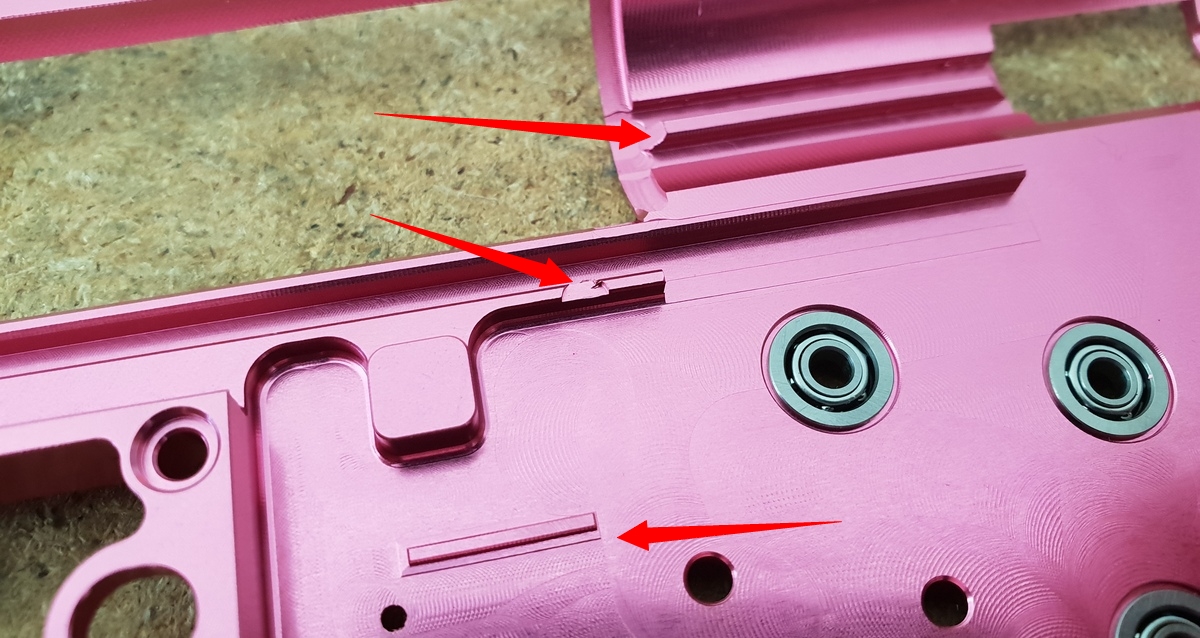

Foto č.11 - Otřepy, nepřesnosti. Různé hladiny obrábění, zajetí do materiálu.

shs-gearbox-vs-retroarms-11

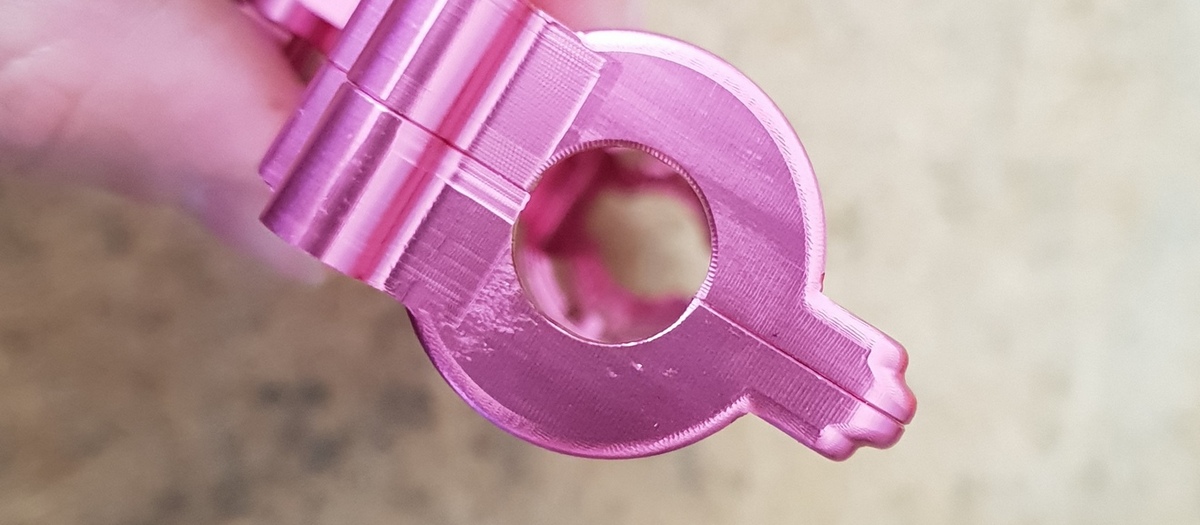

Foto č.12 - Otvor pro Hop Up komoru musí být válcový (kulatý), v tomhle případě má plošku, takže pro usazení Hop Up komory bude potřeba pilovat a upravovat. O kvalitě provedení frézovaných ploch se nemusíme bavit, vypadá to velmi odfláknutě. Na jedné straně mechaboxu je hrana sražen, na druhé straně tak nějak prapodivně.

shs-gearbox-vs-retroarms-12a

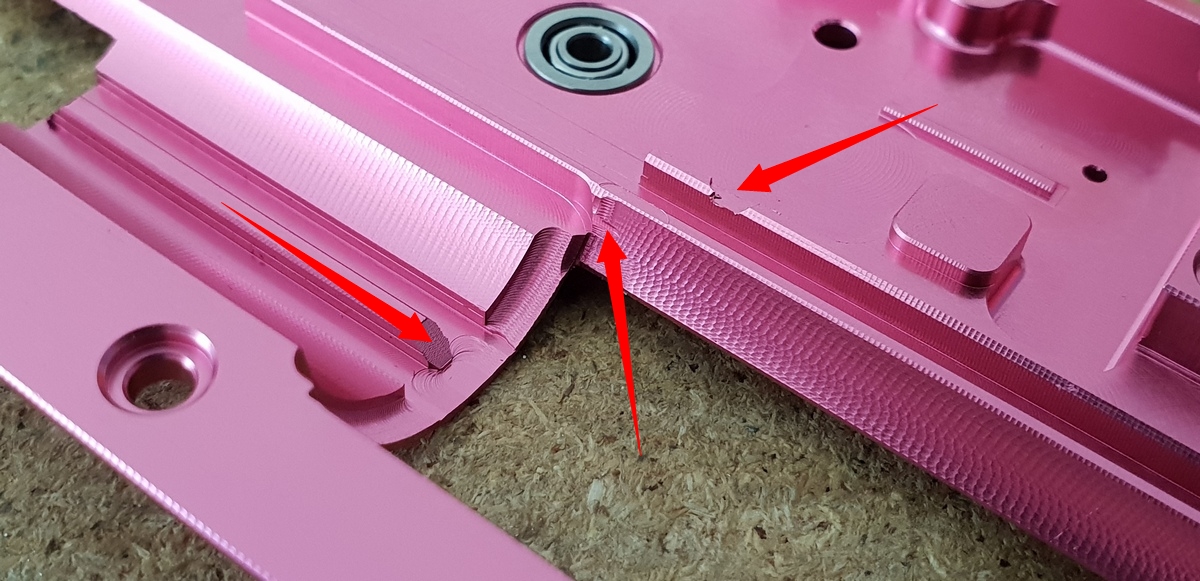

Foto č.13 - Opět otřepy, nepřesnosti.

shs-gearbox-vs-retroarms-13

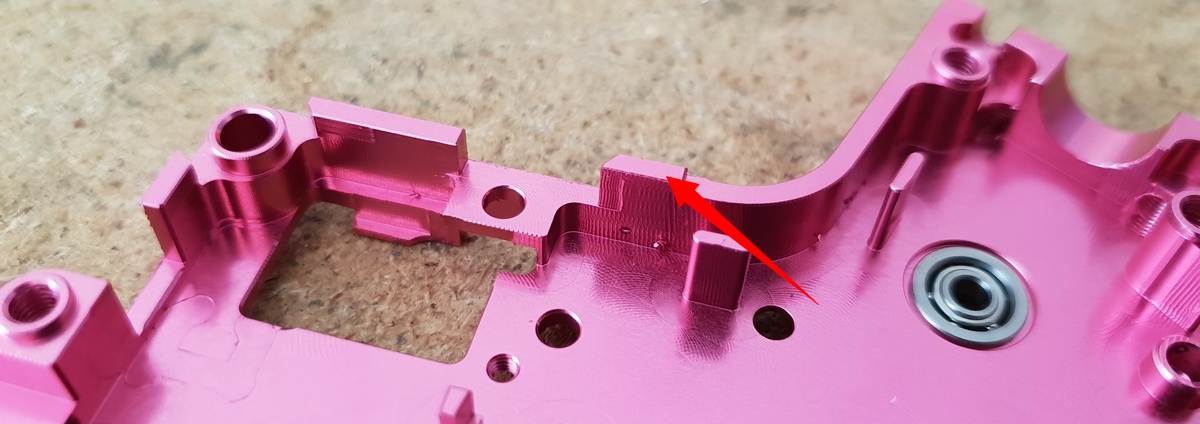

Foto č.14 - Na mechaboxu chybí zarážka spouště, je to tím, že se při výrobě velmi šetří a zákazník dostane nekompletní produkt.

shs-gearbox-vs-retroarms-14

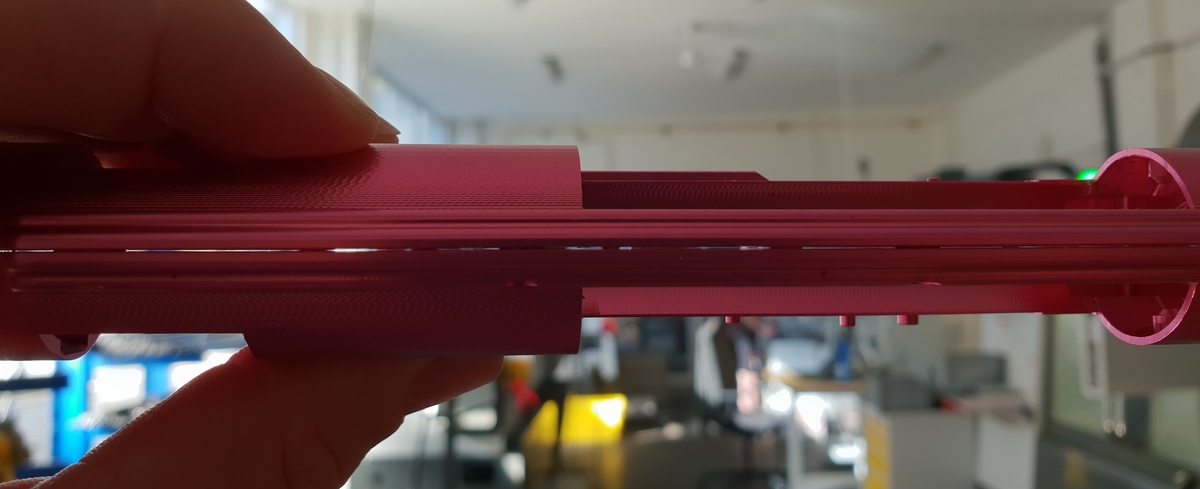

Foto č.15 - Mechabox nelze k sobě přiložit bez vůle, protože jsou velké čepy pro spojení. Nepomůže ani zašroubování k sobě. Je tam prostě mezera a mezera proti světlu svítí.

shs-gearbox-vs-retroarms-15

Protože se nám při zkoumání mechaboxu nezdál použitý materiál, rozhodli jsme se, že necháme udělat udělat u našeho partnera Kovošrot Gebeshuber materiálovou zkoušku. Výsledek nás ani nepřekvapil. Tento mechabox není vyroben z leteckého duralu jak deklaruje výrobce i prodejce, ale ze slévárenského hliníku, který má ani ne třetinovou pevnost oproti leteckému duralu. Takže tím chceme říct, že výrobce těchto mechaboxů lže a klame zákazníka. Pokud k tomu připočteme všechny výrobní vady a nepřesnoti, absolutně nechápeme, proč někteří uživatelé tento výrobek obhajují. Vlastně víme proč, nemají možnost srovnání. Tento výrobek naprosto ztrácí smysl, není ani dobře vyroben, ale nemá ani žádnou pevnost a mechanickou odolnost.

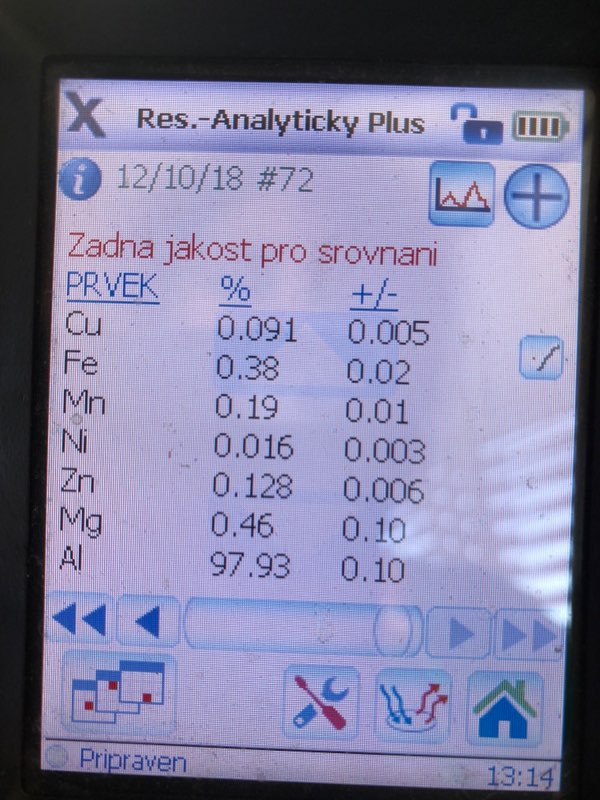

Výsledek chemické analýzy čínského mechaboxu

retroarmsanalyza-chemicekho-slozeni-shh-super-shooter-gearbox

Z této analýzy vyplívá, že čínský mechabox je vyroben v podstatě z čistého hliníku 97,93% a ostatní prvky mají max několik destin %. Jasně se jedná o podvod a klamání zákazníka. Upřímně řečeno, za tohle by jsme se fakt styděli. Proto si udělejte obrázek sami při porovnání s naším CNC mechaboxem V2, který je frézovaný z bloku masivního  leteckého duralu EN AW 7075 s 3x větší pevností než čínský mechabox vyrobený ze slévárenského hliníku. Obecně lze říct, že je zde vidět snaha čínského producenta za co nejmíň vyrobit a za co nejvíc prodat, lidově řečeno zákazníka co nejvíc ojebat

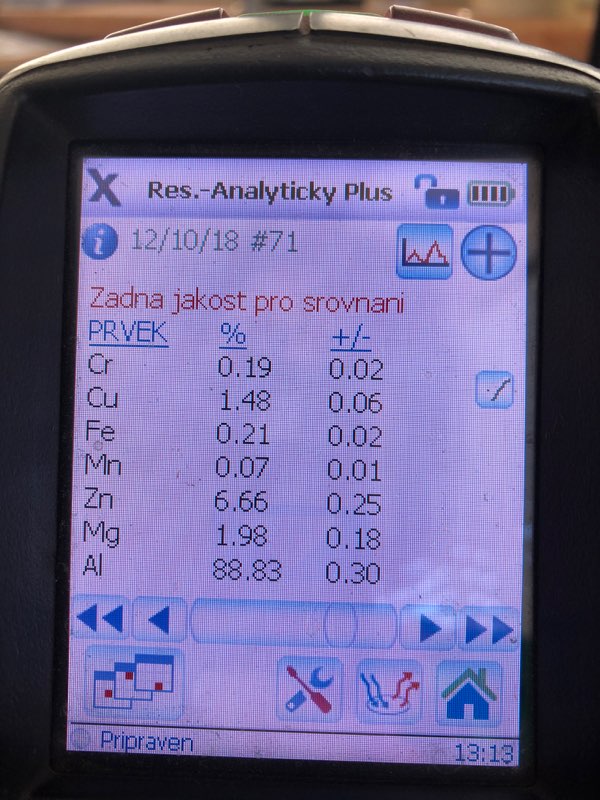

Výsledek anylýzy CNC mechaboxu RetroArms

retroarms-chemical-analyze-EN-AW-7075-retroarms-cnc-gearbox-1

Z analýzy CNC mechaboxu RetroArms vyplývá, že mechabox je skutečně vyráběn z deklarovaného materiálu EN AW 7075 což je letecký dural. Chemický vzorec EN AW 7075 je AlZnMgCu1,5, takže je prokazatelně vidět, že všechny prvky jsou v rámci materiálové normy obsaženy.

Nyní porovnejte s CNC mechaboxem V2 RetroArms

CNC mechabox RetroArms verze 2 je vyráběn z bloku masivního leteckého duralu EN AW 7075. Pro výrobu používáme 2 kusy tohoto materiálu o celkové hmotnosti téměř 2Kg

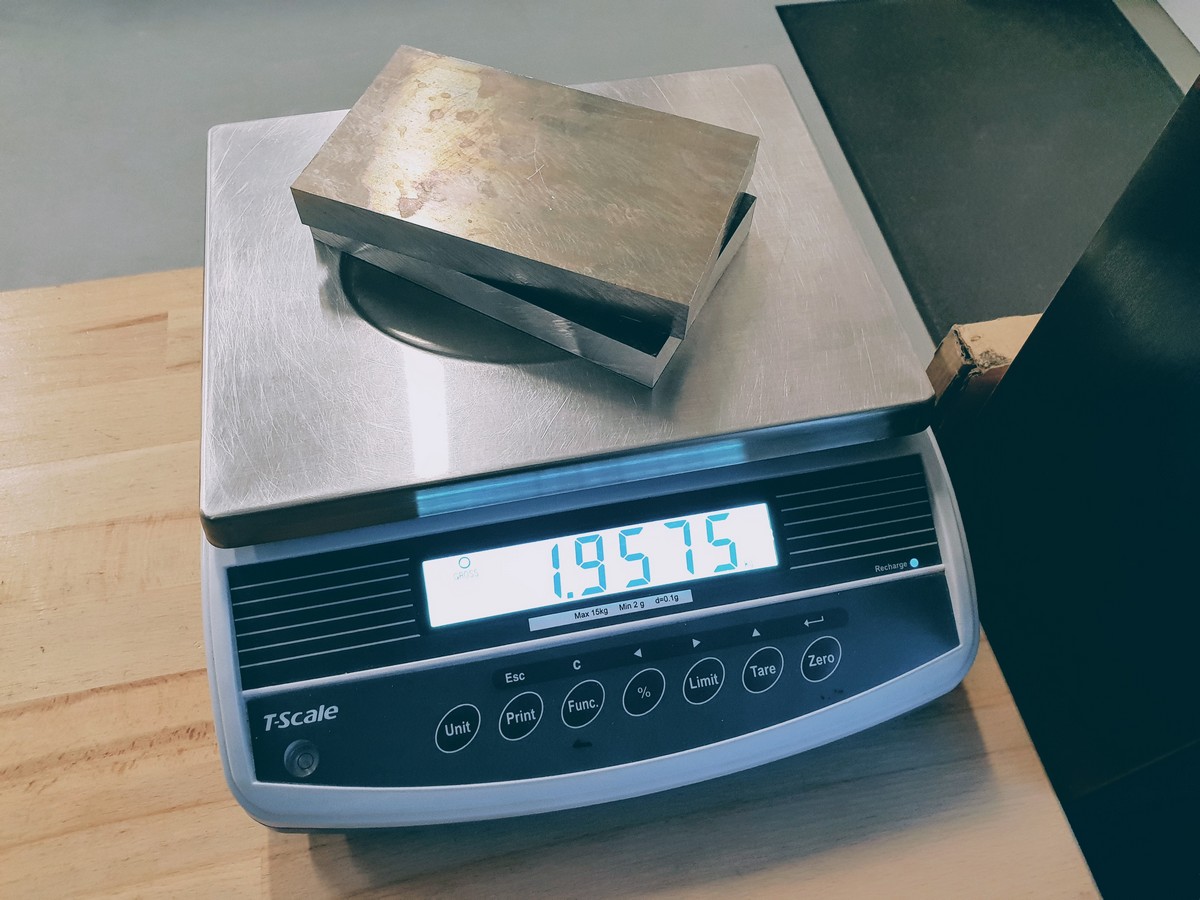

Foto č.16 - 2kusy leteckého duralu EN AW 7075 použité pro výrobu CNC mechaboxu V2.

retroarms-hmotnost-polotovaru-1

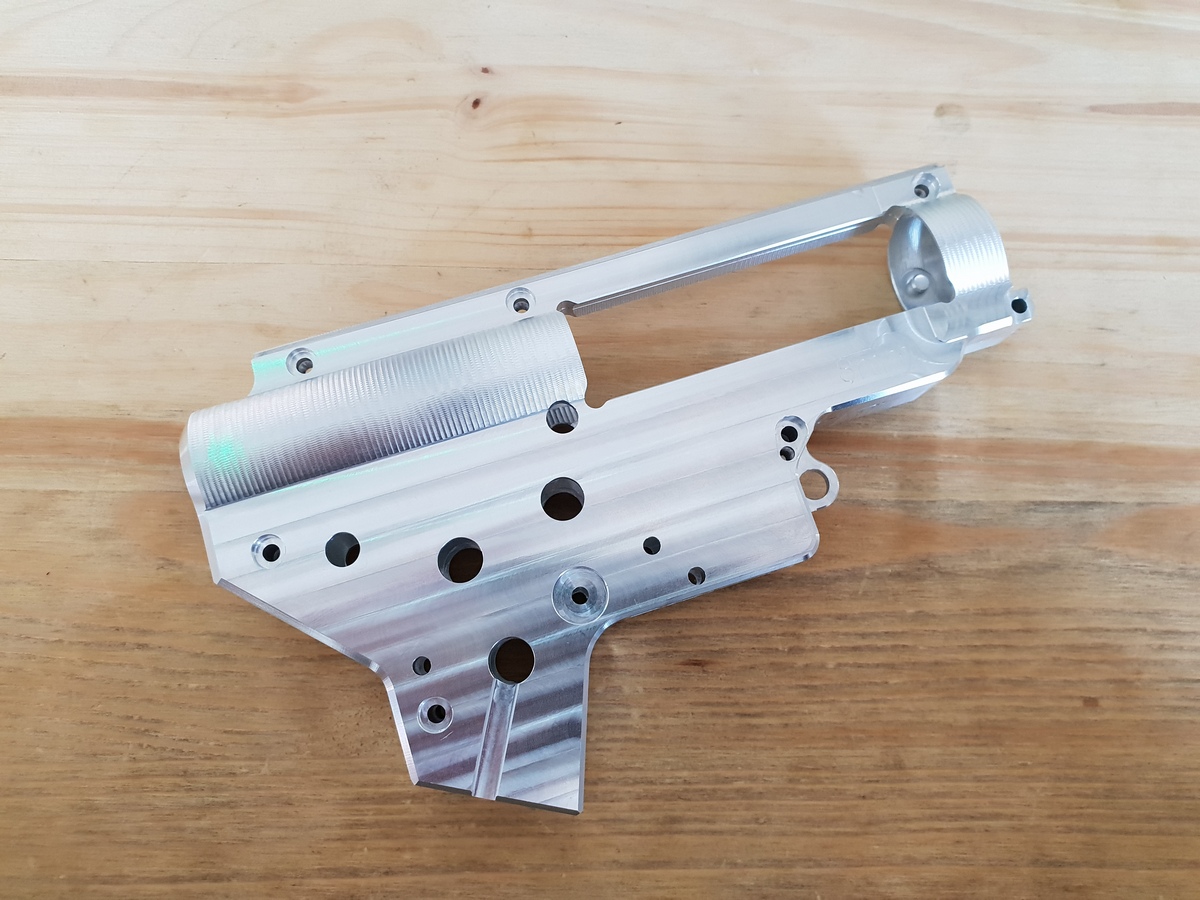

Foto č.17 - Pohled na CNC mechabox V2 vyrobený z leteckého duralu EN AW 7075.

shs-gearbox-vs-retroarms-20

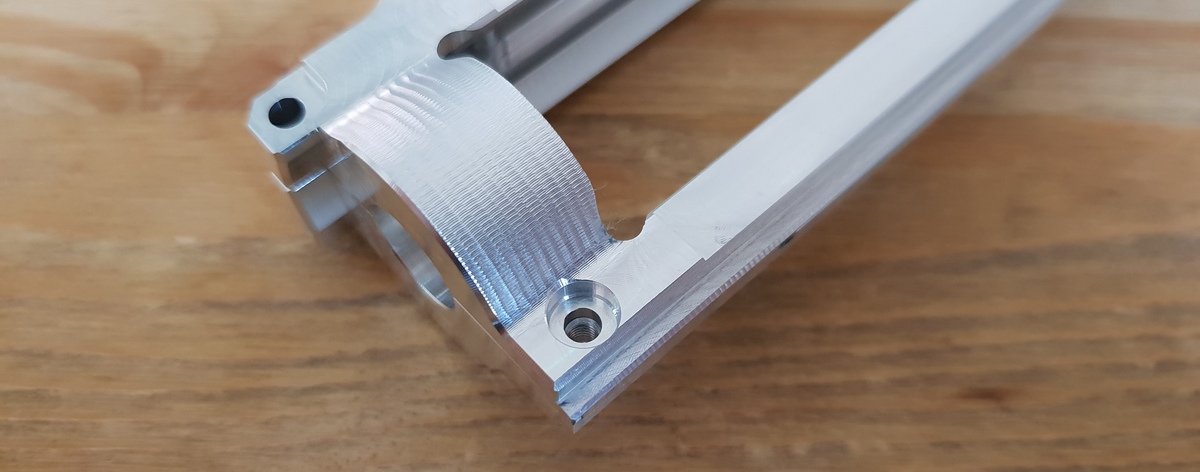

Foto č.18 - Hrany jsou strojně odjehleny, žádné otřepy.

shs-gearbox-vs-retroarms-21

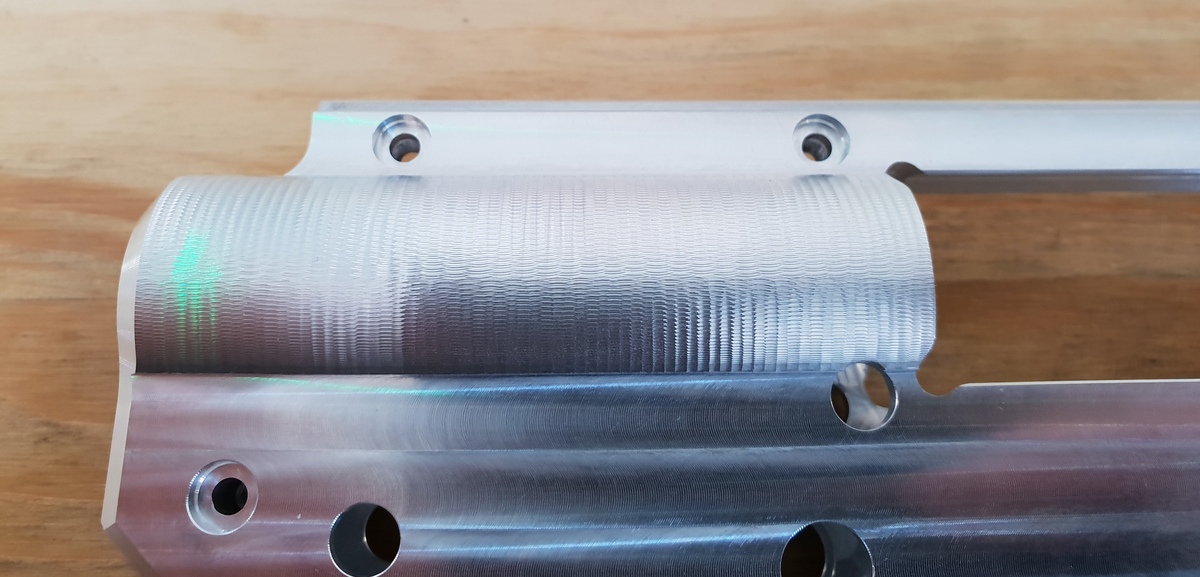

Foto č.19 - Všechny hrany jsou strojně odjehleny.

shs-gearbox-vs-retroarms-22

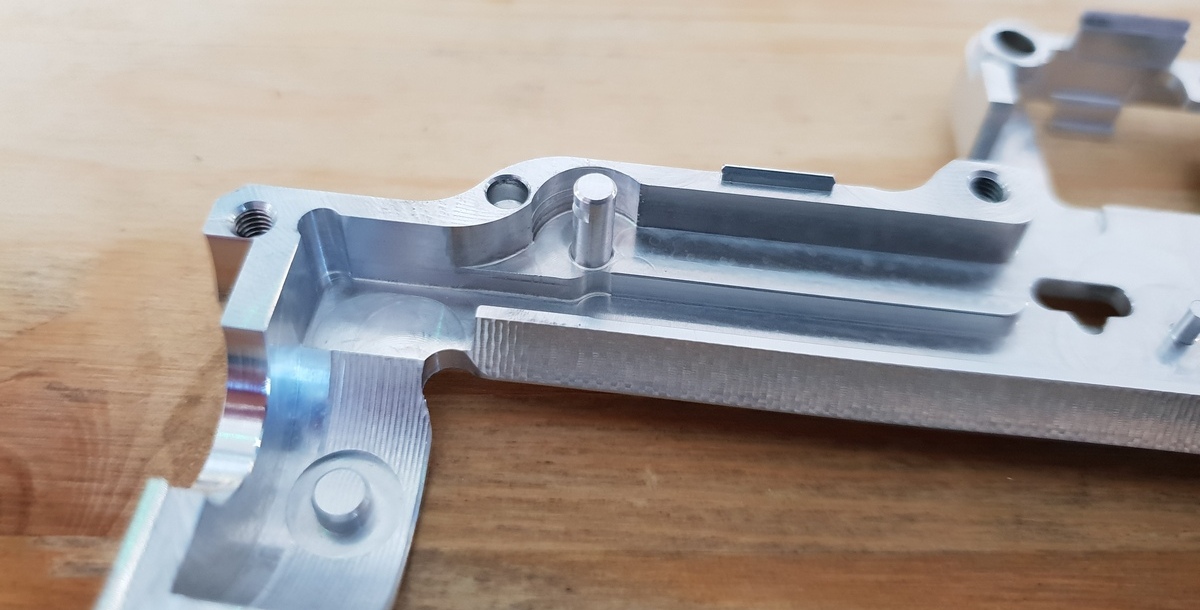

Foto č.20 - Kolík pro pružinku ramínka podavače je pevnou součástí mechaboxu, nemůže se vyklepat a díky pevnému materiálu nepraskne.

shs-gearbox-vs-retroarms-23

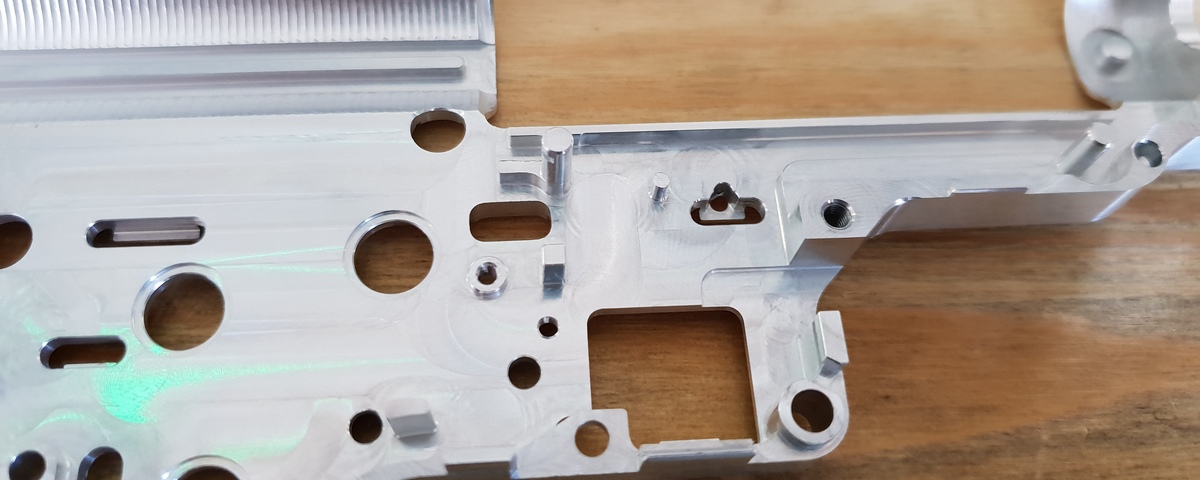

Foto č.21 - Kolík pružinky člunku je také součástí mechaboxu, vyfrézovaný a má stejně tak jako kolík pružinky ramínka podavače drážku pro pružinku, takže pružinka neklouže z kolíku ven.

shs-gearbox-vs-retroarms-24

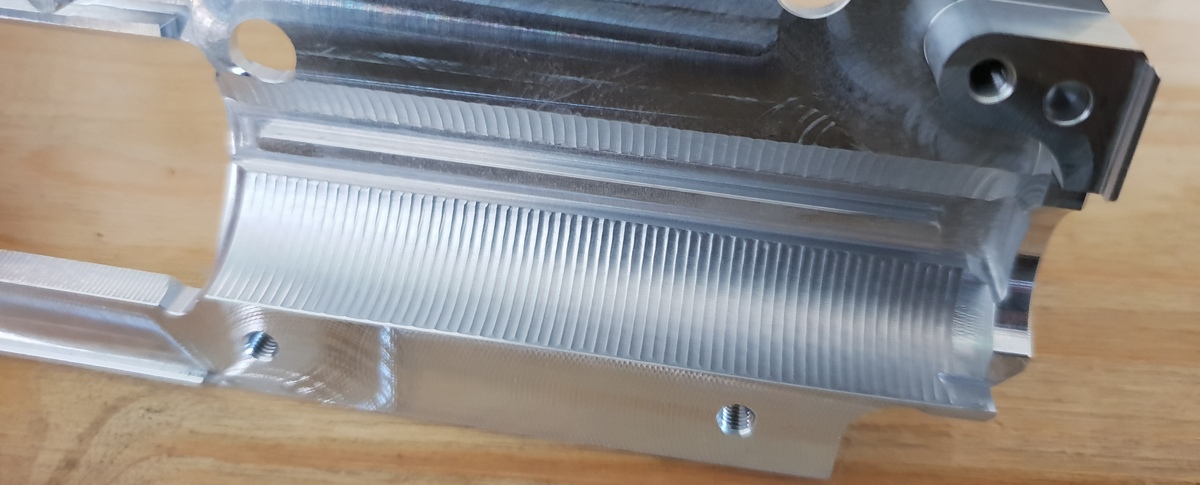

Foto č.22 - Vodící drážka pro píst je precizně vyfrézovaná, bez otřepů, povrch má vynikající kvalitu a píst se po vodící ploše bude volně pohybovat.

shs-gearbox-vs-retroarms-25

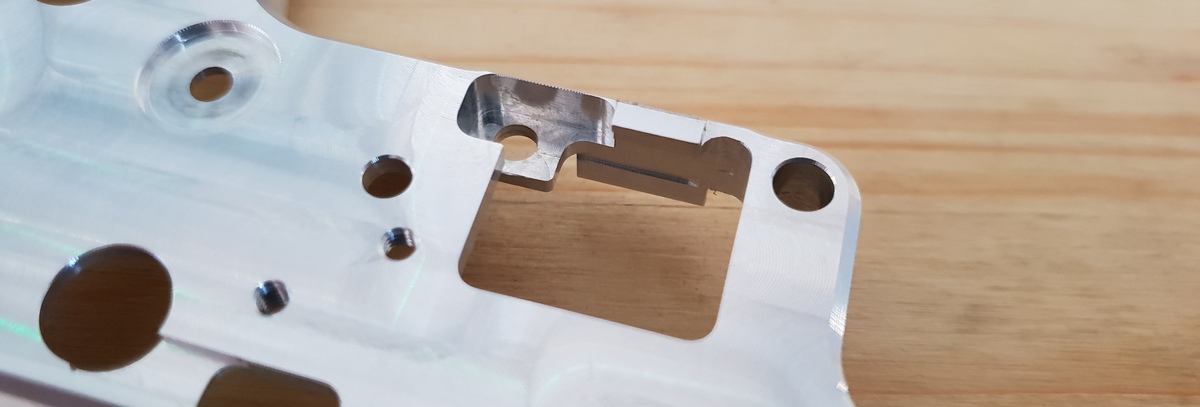

Foto č.23 - Detail prostoru pro spoušťové kontakty a kulisu přepínače. Roviny frézovacích nástrojů jsou na sobě, hrany jsou strojně odjehleny.

shs-gearbox-vs-retroarms-26

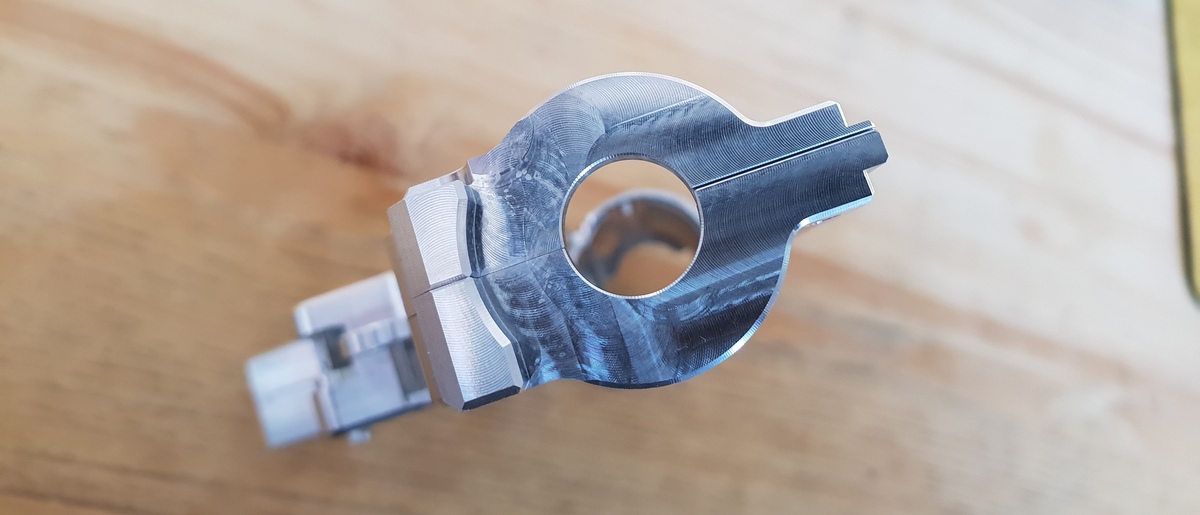

Foto č.24 - Precizně vyfrézovaný válcový otvor pro Hop Up komoru. Povšimněte si i sražení hran a kvality vyfrézovaného povrchu.

shs-gearbox-vs-retroarms-27

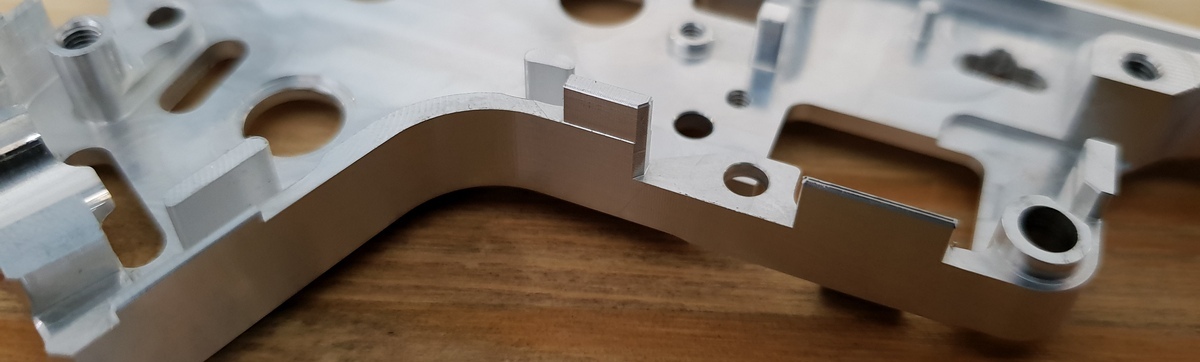

Foto č.25 - Pevnou součástí mechaboxu je i zarážka spouště.

shs-gearbox-vs-retroarms-28

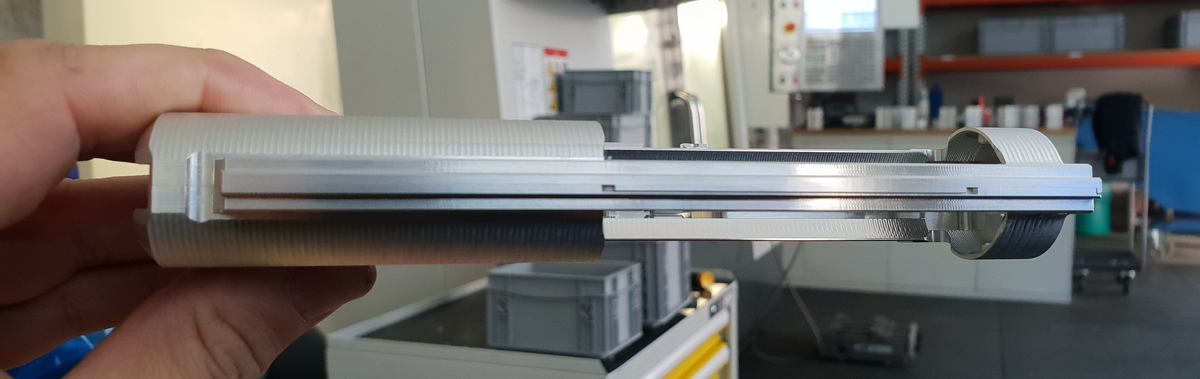

Foto č.26 - Obě poloviny mechaboxu pasují i bez dotažených šroubů.

shs-gearbox-vs-retroarms-30

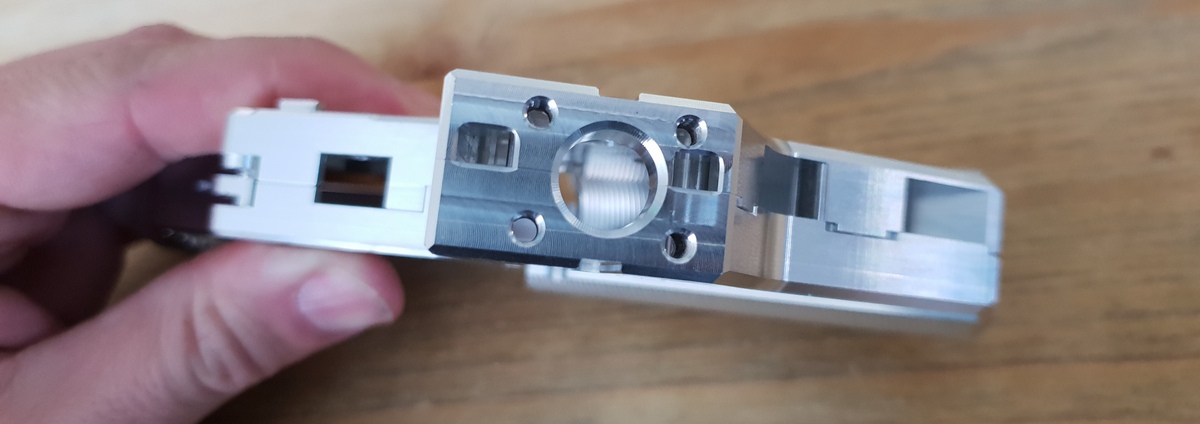

Foto č.27 - Otvor pro motorek je precizně obrobený, soustředný a má všechny hrany sražené.

shs-gearbox-vs-retroarms-32

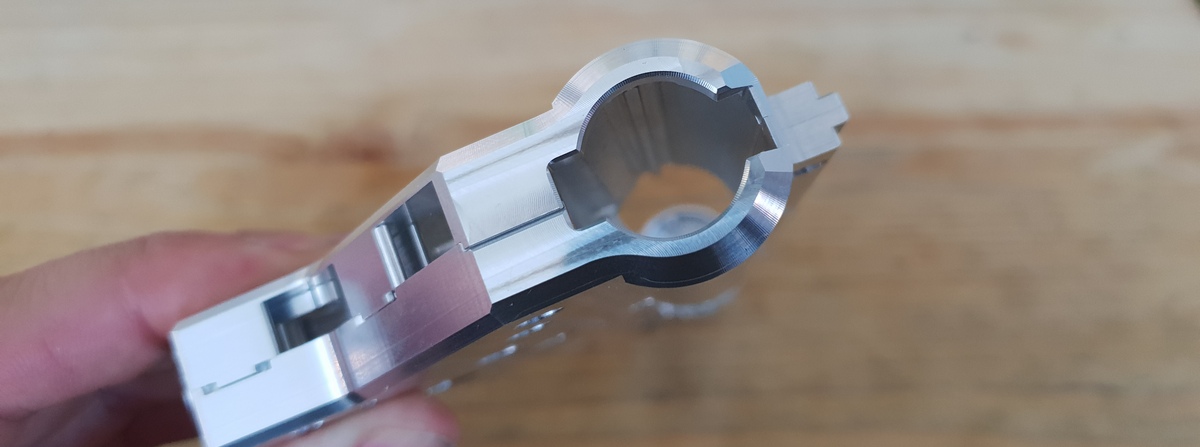

Foto č.28 - Zadní část mechaboxu, kudy se vkládá vodič pružiny CSQ. Opět všechny hrany strojně sraženy.

shs-gearbox-vs-retroarms-33

Mechabox RetroArms má i několik vychytávek jako např. ochrana kabelu proti prodření, drážky pro pružinky, AOE okýnko a další, kterým se věnujeme v článku o nové generaci CNC mechaboxu V2. Také nepatrné detaily jako např. i malé sražení hran a čistota provedení pfrézovací práce, použití vysoce kvalitního materiálu a polymerové (velmi drahé) emulze pro obrábění a konzervaci právě utvářejí funkční komplex a tvoří tzv. přidanou hodnotu tohoto mechaboxu. Např, i pro nás speciálně vyráběné pevnostní šrouby 12.9 s nízkou hlavou a upínáním Torx zvyšují hodnotu výrobku.

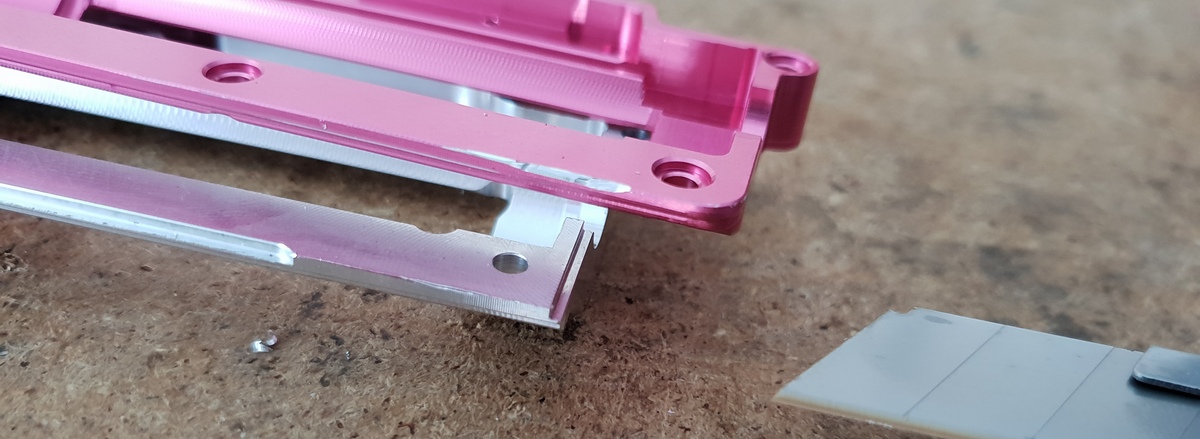

Ještě jsme zkusily udělat řez ostrým nožem do obou mechaboxů. Podle očekávání byl čínský mechabox výrazně měkčí než RetroArms. Je to další důkaz, že čínský mechabox není vyroben z leteckého duralu jako mechabox RetroArms.

shs-gearbox-vs-retroarms-31

Co závěrem dodat

Samozřejmě volbu nákupu necháme na každém zákazníkovi, jen jsme (doufám) tímto článkem zodpověděli, proč je mechabox RetroArms mírně dražší. Jenže to vlastně není pravda. Když vezmeme v úvahu nízkou pevnost a kvalitu materiálu čínského mechaboxu v kombinaci s otřesnou výrobní kvalitou, měl by čínský výrobek stát zlomek ceny. Do ceny je potřeba také započítat čas potřebný k úpravě čínského mechaboxu aby byl vůbec provozu schopný, jak jsme si ukázali např. na fotkách č. 3 a 12.
