06. 09. 2018
Na základě velmi častých dotazů ohledně rozměrů a typů ložisek přinášíme pár základních informací.
Ložiska jsou upevněna v otvorech mechaboxu airsoftové zbraně a ustavují pozici ozubených kol. Ložisko také slouží ke snížení tření točivého momentu osiček ozubených kola.
Označení průměru ložiska znamená průměr ložiska pod přírubou (menší průměr) nejčastěji tak 7mm,8mm a 9mm, u starších airsoftových zbraní např. od výrobce Tokyo Marui bývaly používány i ložiska 6mm. Průměr ložiska musí odpovídat průměru vyvrtaných otvorů v mechaboxu, obvykle se tento údaj označuje v závorce. Pokud je tedy mechabox (8mm) znamená to, že má vyvrtané otvory pro ložiska o průměru 8mm. Neznamená to žádnou verzi ani pevnost, či druh.

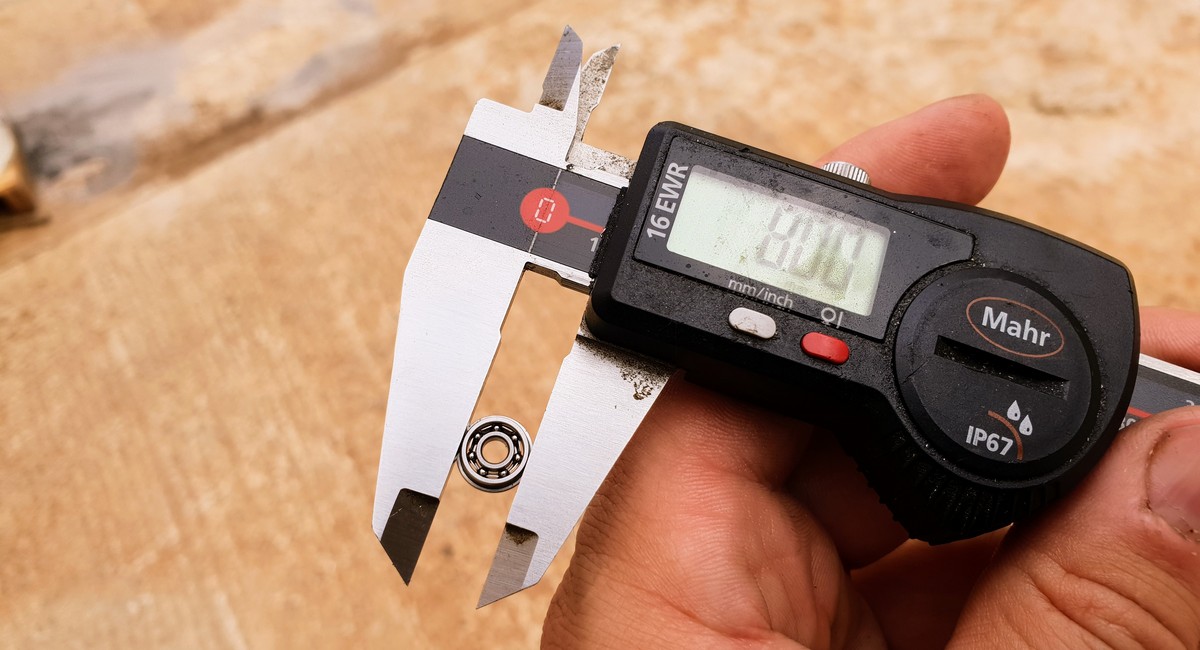

Foto č.1 - správné měření průměru ložiska. Na obrázku kuličkové ložisko o průměru 8mm.
Ložiska rozdělujeme na kluzná a kuličková.
Kluzné ložiska jsou pouzdra jednoduché konstrukce, pokud jsou vyrobeny z kalené oceli jsou extrémně odolné a jsou určeny pro nejsilnější pružiny. Na rozdíl od kuličkových ložisek mají vyšší odpor, ale to je vyváženo vysokou životností. U kluzného ložiska nehrozí riziko vysypání kuliček. Při používání kluzných ložisek je nutné pravidelně provádět mazání vazelínou styčných ploch s osičkami ozubených kol.

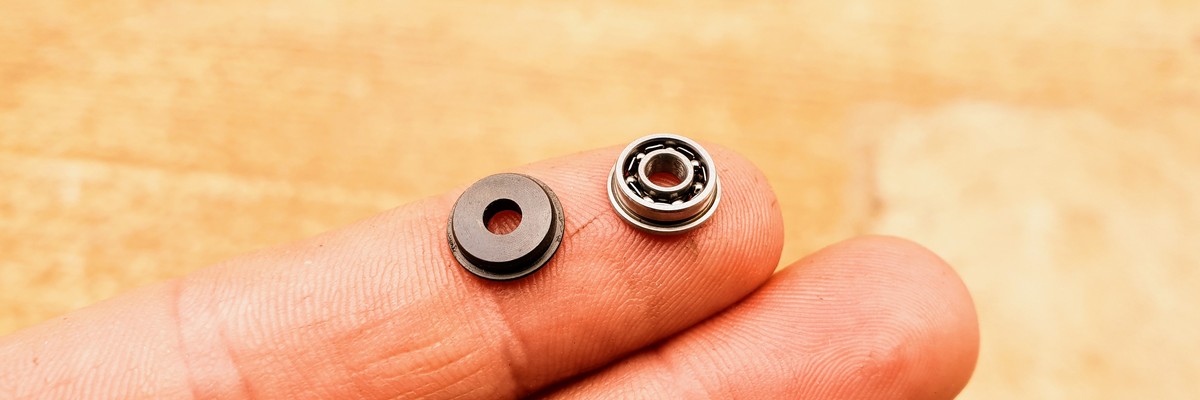

Foto č. 2 - vlevo kluzné ložisko, vpravo kuličkové ložisko.
Kuličková ložiska mají díky kuličkám nízký odpor a jsou určeny pro vysokorychlostní ozubená kola, ale jsou omezeny do pružin max. M120. Při dlouhodobém používání, nebo používáním na silnějších pružinách hrozí riziko vysypání kuliček z obalu ložiska. Právě obal ložiska, je nejslabší článek kuličkového ložiska, protože stěna ložiska je silná většinou 0,2 - 0,3mm, což i při kvalitní oceli není mnoho, proto není doporučeno tyto ložiska nadměrně zatěžovat. V poslední době se rozmohly i ložiska "keramická", zde ale upozorňujeme, že se jedná pouze o obchodní tah, protože ložisko je ocelové, pouze s keramickými kuličkami, které jsou pro použití v airsoftových zbraních naprosto zbytečné. Ocelovou kuličku v podstatě nemůžete zničit. Kuličkové ložisko není potřeba mazat a to zejména z důvodu "nalepování" prachu do vnitřní části ložiska, kde jsou uloženy kuličky. Kuličkové ložiska jsou i ve verzi utěsněné proti prachu, což má jednu velkou nevýhodu v případě takto malých ložisek a to tu, že jsou použity z důvodu "zakrytování" celého ložiska menší kuličky, proto tyto ložiska pro účel přenosu velkých sil v mechaboxu nedoporučujeme používat.
V naší nabídce najdete ložiska kluzná standardní, kluzná nízko profilová a kuličková ložiska, celý sortiment je v našem eshopu.
Standardní výška ložiska je 2,5mm nebo 2,55mm, tato výška je u kluzných standardních ložisek a u všech kuličkových ložisek.
Nízkoprofilová ložiska řeší problém zasekávání kulisy přepínače u mechaboxů V2, kdy standardní ložiska přesahují plochu mechaboxu a může docházet k zasekávání nebo přidírání kulisy přepínače, případně její zlomení či zasekávání přepínače střelby. Nízkoprofilové ložiska jsou pouze kluzné, protože kuličkové ložiska není možné z technologických důvodů vyrobit. I přes nižší výšku ložiska není omezena jeho životnost, proto je možné nízkoprofilové ložiska instalovat i na velmi silné pružiny.
V některých případech je možné kombinovat různé typy ložisek např. u motorového kola kuličkové a na středovém a pístovém ozubeném kole ložiska kluzné. Je to vždy individuální a mimo jiné záleží i na stylu práce servisního technika, každý preferuje jiné řešení. Samozřejmě je potřeba zohlednit i zatížení ložiska a požadovanou životnost.

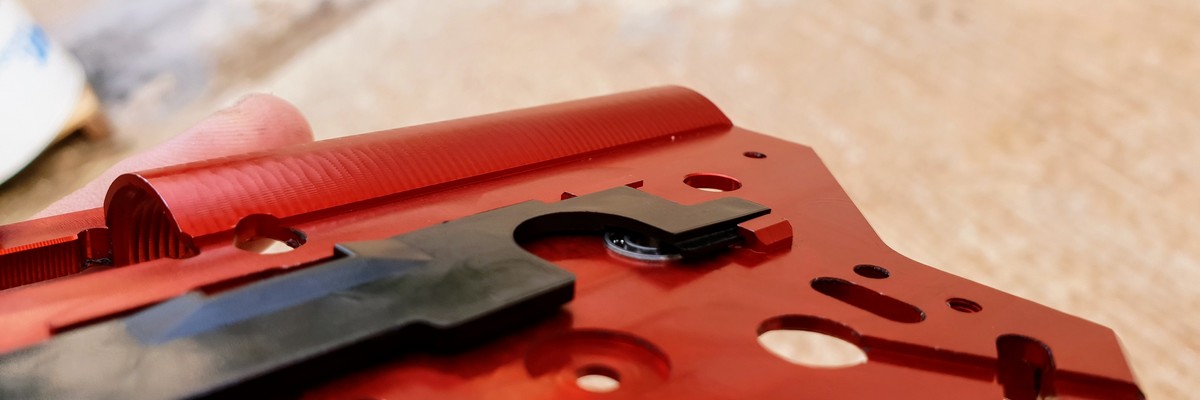

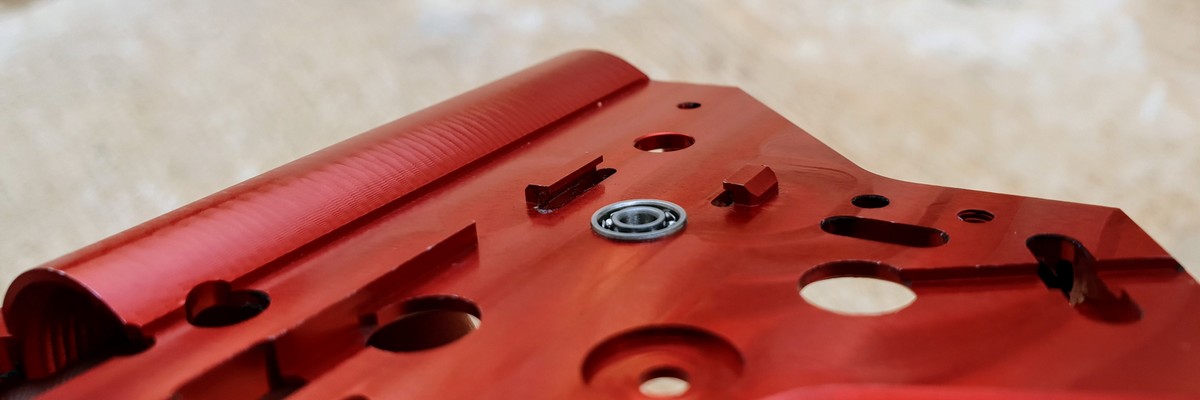

Foto č.3 + č.4 - přizvednutá kulisa přepínače od vysokého ložiska, tento jev je nejčastěi u mechaboxu V2 ve zbrani AR15. Stejný případ by nastal i při instalaci standardních kluzných ložisek.

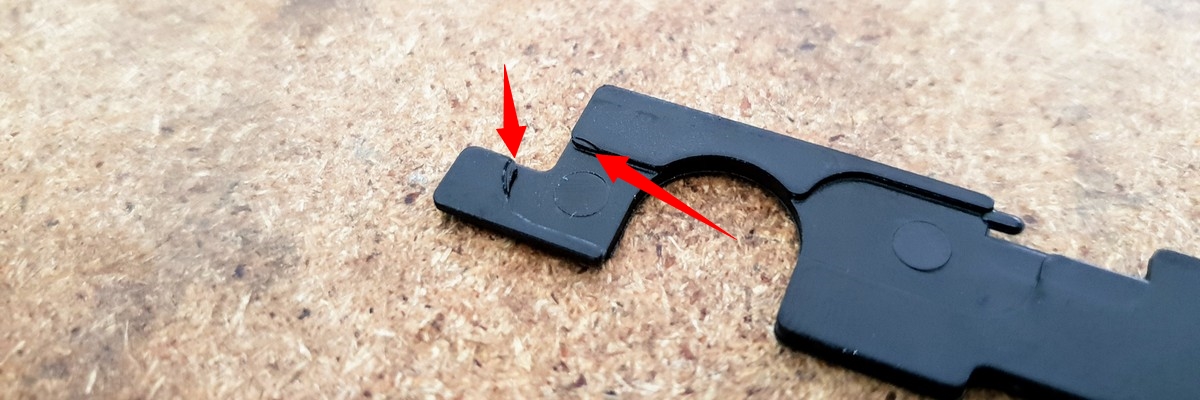

Foto č.5 - poškozená kulisa přepínače od vysokého ložiska, tím dochází kromě zasekávání přepínače i k oslabení kulisy, viz. text výš.

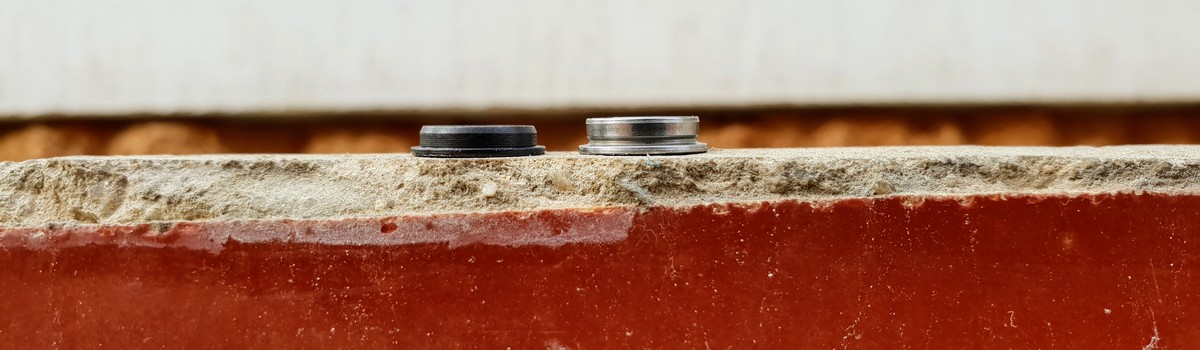

Foto č.6 - rozdíl výšky mezi standardním a kuličkovým ložiskem (vlevo kluzné nízkoprofilové, vpravo kuličkové ložisko).

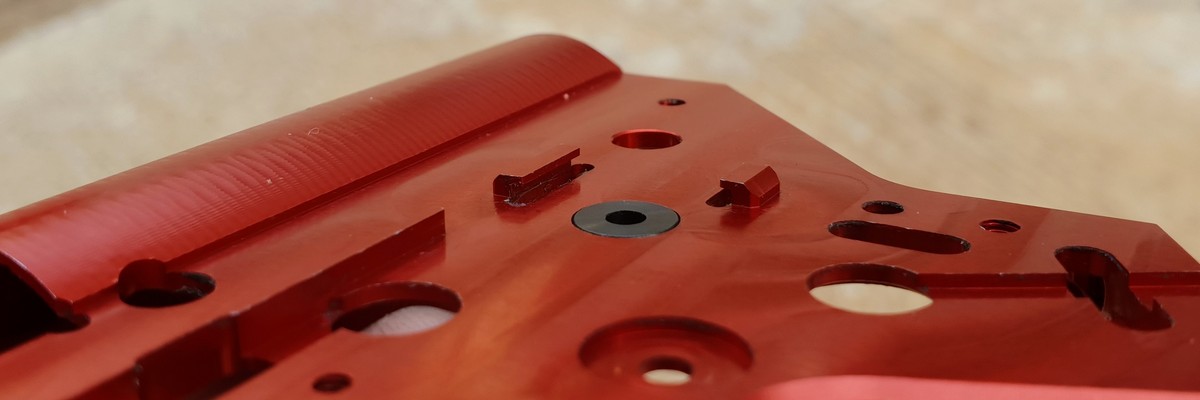

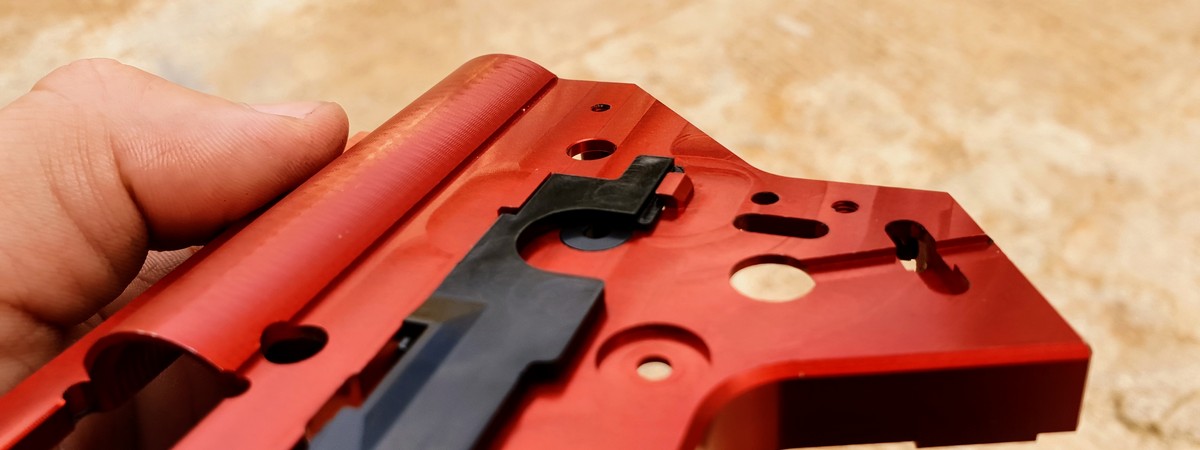

Foto č.7 + č.8 instalované nízkoprofilové kluzné ložisko, kulisa přepínače má volný chod a nehrozí její poškození nebo zasekávání přepínače střelby.
Instalace ložisek lze provádět pomocí speciálního vyražeče čepů odpovídajícího průměru, nebo přípravkem pro natloukání ložisek, případně jakoukoliv jinou pevnou kulatinou. Instalaci provedeme lehkým "naklepáním" kladívkem. V případě poškození otvorů pro ložiska v mechaboxu např. protočením ložiska a tím zvětšení otvoru nedoporučujeme otvor pro ložisko nijak temovat, nebo zvětšovat páčením, v podstatě vždy dojde ke zhoršení kvality uložení ložiska v mechaboxu. Ložiska je možné pojistit speciálním lepidla na ložiska např. Loctite 601, 603 podle velikosti vůle mezi ložiskem a otvorem pro ložisko. V nouzovém případě lze použít i vteřinové lepidlo. U kuličkových ložisek je nezbytné dávat pozor aby lepidlo nenateklo do prostoru, kde jsou kuličky, došlo by k jejich zalepení a zničení celého ložiska.

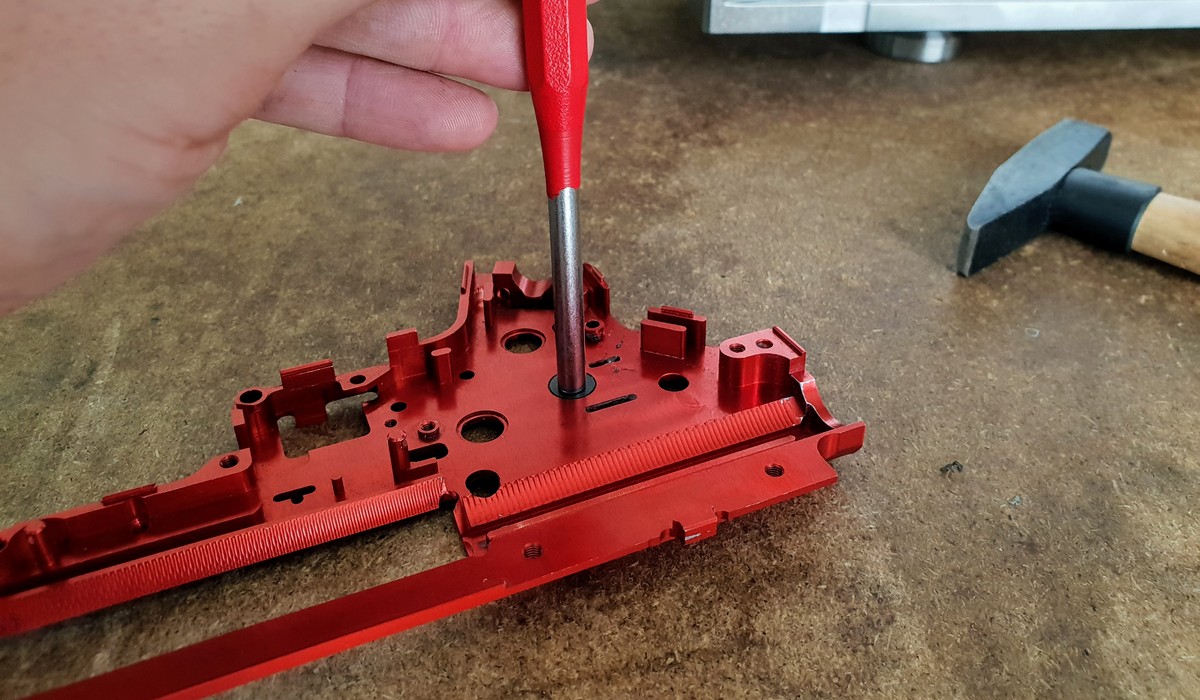

Foto č.9 - instalace ložiska pomocí speciálního vyražeče čepů.
V tomto článku jsme popsali problém u mechaboxu V2 v airsoftových zbraních AR15. Tím ale rozhodně netvrdíme, že standardní kuličkové nebo kluzná ložiska jsou špatné, ale pro některé použití a upgrade nejsou příliš vhodné a je potřeba používat ložiska nízkoprofilová. U různých zbraní může nastat mnoho různých situací v kombinaci s různými díly a proto nejde poskytnout univerzální návod, ale pouze příklad toho jak řešit problém.
Všechny typy popsaných ložisek včetně přípravku pro instalci lze nakoupit v našem eshopu.
